橡胶衬套疲劳试验机

一、仪器用途

1.         橡胶衬套疲劳试验机，主要用于：压簧、拉簧、阻尼弹簧、电力配件、汽车配件、弹性体、弹性构件等产品的寿命。

二、仪器结构、特点及原理

1.         主体：主机械、电机、PLC、触摸屏或微机控制器等部分组成。

2.         加载：电机加载，带轮转动。

3.         原理：疲劳试验机，是机械式疲劳试验机；主要部件为：偏心距离可调式凸轮；通过直线立柱的导向作用，将凸轮的圆周运动转换为直线循环运动；通过调整电机的转速，实现试验频率的调整。

4.         特点：操作简便、结构紧凑、框架合理、稳定性高。

三、依据标准

1.         仪器的制造和检验标准。

2.         可以提供的用于弹簧试验的标准。

3.         可以提供的用于构件、装配体的试验标准。

4.         可以符合用户提供的标准及要求。

四、仪器简述

1.         弹簧试验机，由主机、数控系统、功能附件等部件组成。

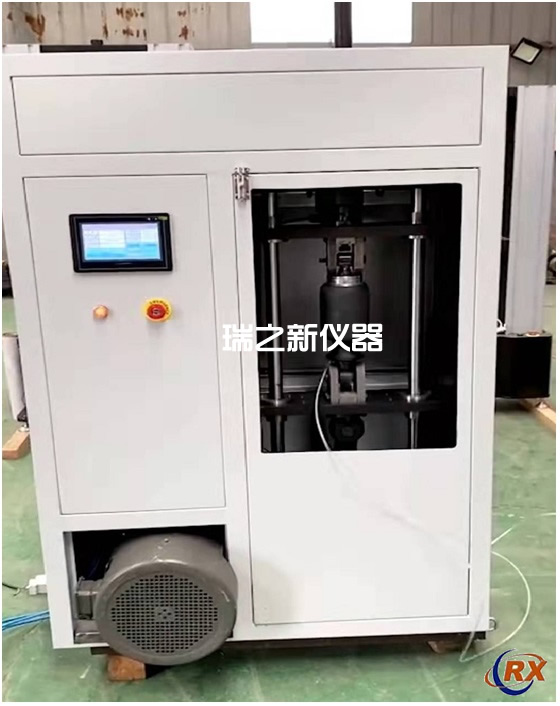

2.         主机结构示意图：

五、软件简述：

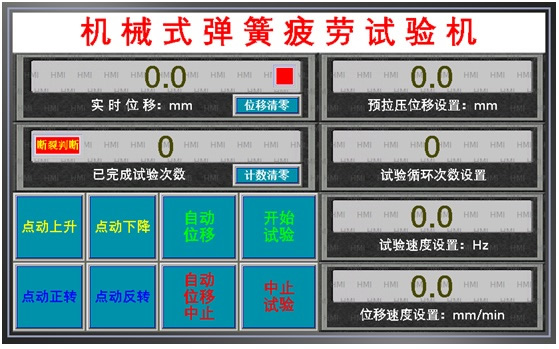

A．主界面（界面仅供参考，以实际需求略有改动）

B．特点

1.         采用PLC作为逻辑控制器，整机响应迅速，并可定制功能。

2.         采用触摸显示屏显示和设置相关试验参数。

3.         可预置试验次数和试验频率，可根据需求定制试验频率。

4.         到达次数、试样（金属）断裂时，停机。

C．功能

1.         主要的试验操作、控制功能均集成在主控面版上，操作方便，显示清晰。

2.         显示窗口包括：频率显示窗口（含峰值显示窗）、计数显示窗口、状态窗口。

3.         预置试验次数。

4.         预置试验频率。

5.         断裂停机。

6.         数据保存、打印（选配）。

六、主要参数

1.         测量范围           0-5000N

2.         频率范围           0-5Hz

3.         振幅范围           0-100mm连续可调

4.         计数范围           0-99999999

5.         停机精度           ±1次

6.         有效空间           450mm

7.         工位个数           多工位

8.         电机功率           5.5KW

9.         电源电压           AC380V

七、主体配置

1.         主机框架           1套

2.         偏心轮             1套

3.         主轴总成           1套

4.         电机、驱动         1套

5.         数显控制器         1台

6.         微型打印机         选配

7.         辅具               1套

八、配件清单

1.         电源开关           1只

2.         导向立柱           1支

3.         同步带轮           1套

4.         同步皮带           1条

5.         霍尔计数器         1只

6.         钣金外壳           1套

7.         导线               若干

8.         随机工具           依装箱单
