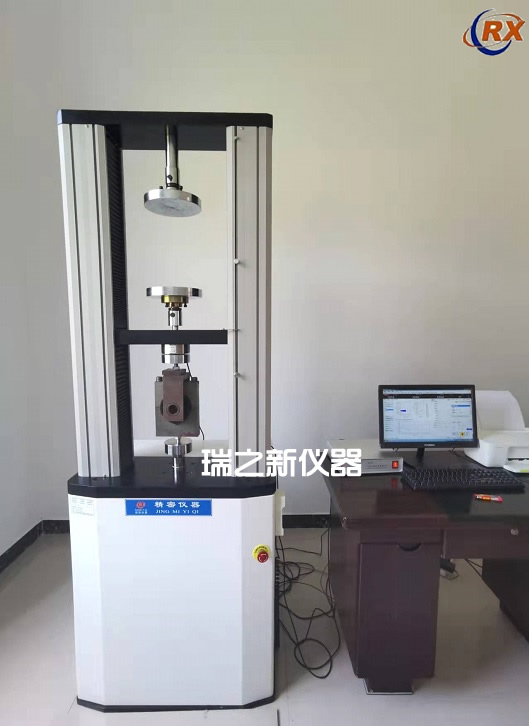

橡胶动静刚度试验机

橡胶动静刚度试验机主要用于弹性体、橡胶弹性体、减振器等进行动刚度试验、静刚度试验等参数的测试和耐疲劳性能试验，产品由PA系列疲劳试验机衍生而来的专用设备。本系统能在正弦波、三角波、方波、梯形波、斜波、用户自定义波形下进行多种试验。

一、设备简介：

橡胶垫板动静刚度试验机采用伺服作动器上置式的电动伺服疲劳试验机，是电动伺服单轴轴向加载试验机，以伺服阀作为控制核心，与控制器组成自动控制系统。主要用于对试件进行动刚度、静刚度、疲劳等试验。

试验机主要由主机、上置式伺服缸直线作动器配备伺服电机以及位移计、 软件，以相应试验规范的的动静刚度工装、计算机等组成。

二、主机特点

1横梁移动采用电机丝杠传动，保证高频率试验时具有较高的可靠性。

2伺服直线作动器上置，内置位移传感器。
4测力传感器采用美国传力，测力精度高，稳定性好。

5主机前方设计横梁移动和急停操作按钮台，便于试验员方便操作。

三、伺服控制器和软件

1 具有位移、试验力两个闭环控制回路。

2信号发生器波形种类：正弦波、方波、三角波、斜波以及外部输入波。

3信号发生器试验频率范围0.001~100Hz。

4伺服动态试验机(系统)控制软件：

试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。

1计算机系统通过LAN口与测量控制系统通讯，工作时将全部操作纳入计算机控制，在中文WINDOWS 界面上用虚拟键盘操作。

2可对试验数据实时采集，绘制曲线，曲线局部放大或缩小，并打印出试验曲线；打印的曲线连续光滑，粗细适宜。

3可选择力-时间、力—位移、位移——时间等曲线；并在试验过程中适时切换，试验过程中自动调整坐标，保证曲线直观清楚。

4试验结果可以任意选择、任意存取，对曲线进行再分析；包括数据重新计算，曲线重现,误差曲线显示(通过误差曲线可以观察出任意一时间内在一定力情况下的变形是否合格), 同组试验曲线叠加对比,区间曲线显示(可自动根据试验的真实情况显示试验力和位移、或变形的曲线图),导出数据点至Excel、Origin等。

5显示曲线连续、光滑、粗细适宜，曲线坐标可以任意调整、网格可以任意划分等分，坐标标记清楚。

6可用鼠标在曲线上得到任意采集点的力与位移值或力与变形值。

7试验曲线波形除了有正弦波、矩形波、三角波等常规波形外,还可以任意定义其它波形。

8多种保护方式:力保护、变形保护、温度保护、幅值保护、等……。

9软件面板除下拉式菜单外，有同时显示试验力、位移、变形、时间、疲劳次数及当前试验速度的窗口。试验力显示窗口，除实时动态显示试验力外，还有试验力的峰值显示窗口（即试验中的最大值）、试验力的谷值显示窗（即试验中的最小值）、试验力的均值显示窗（即试验中的平均值）等其它窗口。

10试验前只要定义好自已的试验方案,在试验时只要选择方案名就可以直接进行试验无需再设置其它参数,在不改变试验要求的前提下,试验时只需三步即可(选择方案名,编号名称,开始试验),使繁琐的试验变得非常简单.也可在试验过程中随时改变试验速度，结束条件及要求的试验结果等无限制的所有信息。

四、数据管理模块能自动处理试验结果

报告格式分为(Word格式报告/Excel格式报告),系统自定义的格式报告。测试报告除包括试验标题、试验内容、试验设备、试样尺寸参数、性能、计算结果及试验曲线，还包括试验者姓名、环境条件等常规选项,其它选项可任意定义。

五、主要技术性能指标：

静态试验

1. 最大试验力: 20kN（汽车橡胶件动刚度试样适用）、200KN、300KN（中国铁路总局下属火车用橡胶件动刚度试样适用）

2. 有效计量测 量 范 围: 最大试验力的2%--100%

3 试验力精度: 优于示值的±1%

4. 试验力分辨力: ±1/300000

5. 位移精度：0.01mm

动态试验

1 最大动态试验力：0.5KN、1KN、2.5KN、5KN、10kN、20KN、50KN、100KN

2作动器最大振幅：±30mm，示值精度0.5%。

3频率范围：0.1—100Hz。

4主要试验波形：正玄波、余弦波、三角波。

产品交货期： 30日内。

六、 设备配置清单：

5.1 主机 一台

5.2 测试软件 一套

5.3 伺服控制器 一台

5.4 计算机、打印机 一套

5.5 配置压缩附具 一套

5.6负荷传感器  一套

5.7 伺服作动器 一套

5.8 试验附具 一套
