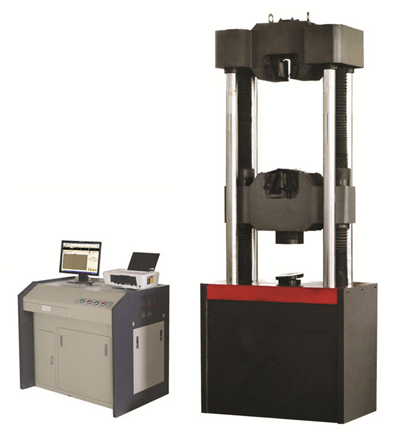

万能试验机RX-1000KN

一、简介

主机为四立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。

二、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

三、 液压系统

油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

四、 控制系统

l 支持进行拉伸、压缩、剪切、弯曲等试验；

l 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；

l 支持试验参数自定义；

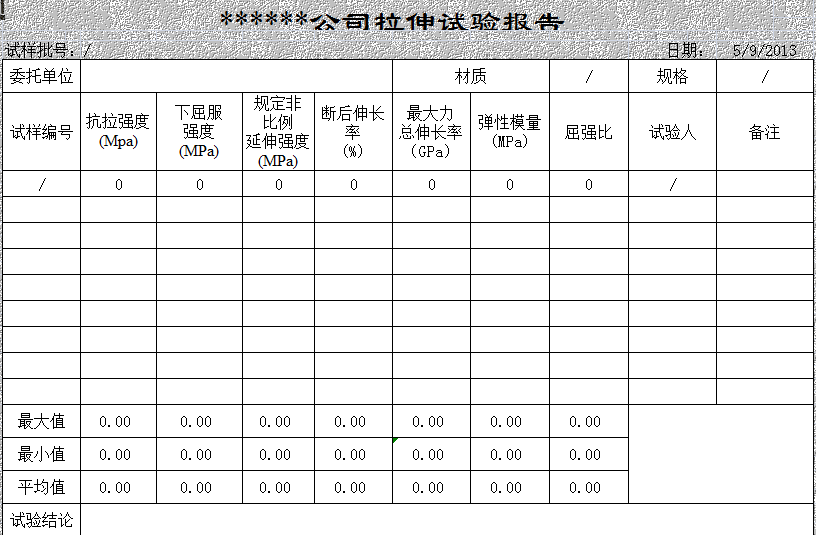

l 采用开放式的EXCEL报表形式，支持用户自定义报表格式；

l 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；

l 程序自带强大试验分析功能；

l 程序支持分级管理两级（管理员、试验员）用户管理权限；

五、软件描述

（1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。

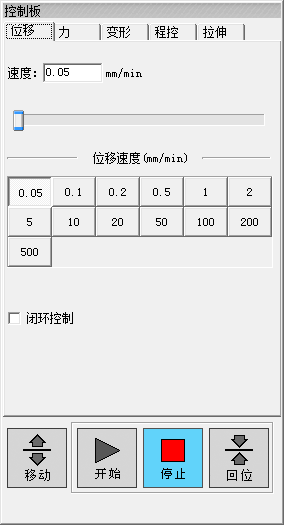

(2)自动程控可选用多种控制模式。

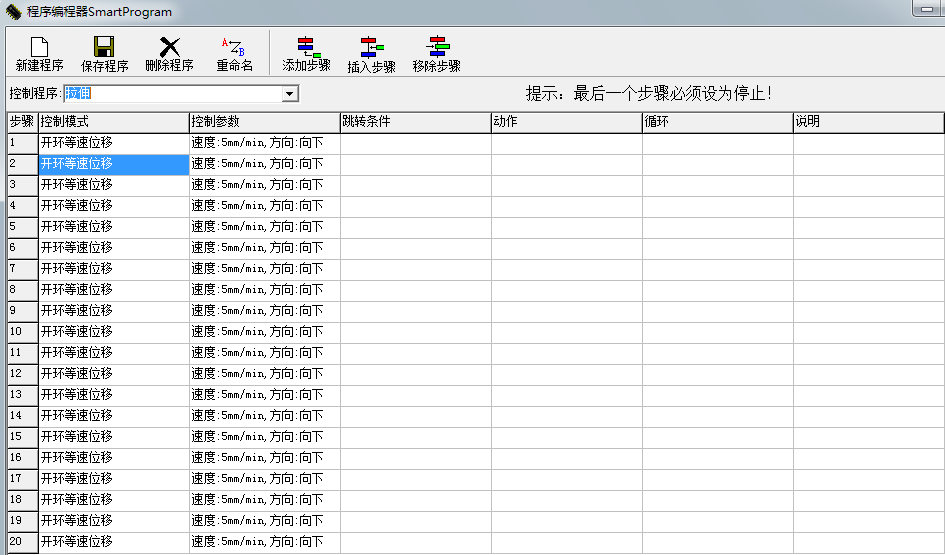

（3）自动程控智能专家系统。自动程控步骤最多可达50个步骤。

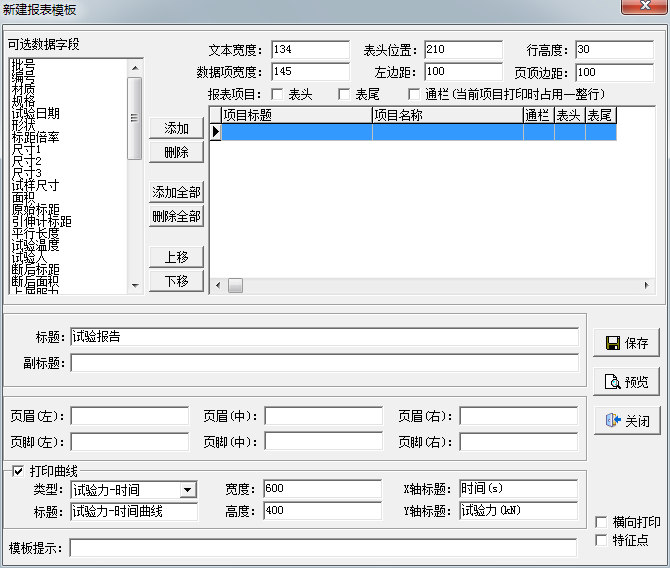

（4）报表编辑：

(5) 试验方法种类多,可选择

（6）软件设有三级管理权限，分别由各自的口令登录，进一步保证了软件安全使用。

六、安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

当活塞升起达到上极限位置时，限位保护，油泵电机停机。

当横梁下降达到设定位置时，限位保护，减速机停机。
