一：特点及用途：

RX-5000N变频电脑控制材料拉力测试机是一种具有国内领先技术的材料检测设备。产品适用于金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切、撕裂、剥离等物理性能试验。运用Windows98/ME/2000/XP操作系统平台，图形图象化的软件界面、灵活的数据处理方式、模块化面向对象的编程方法、安全的限位保护等功能。还具有算法自动生成、试验报告自动编辑功能；大大方便了调试和系统再开发能力，可计算最大力、屈服力、非比例屈服力、平均剥离力、弹性模量等参数；使用高精度的测量仪器，集高度自动化、智能化于一体。其结构新颖,技术先进,性能稳定,操作简单灵活,维护方便,可用于科研部门、大中专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。
1、简介

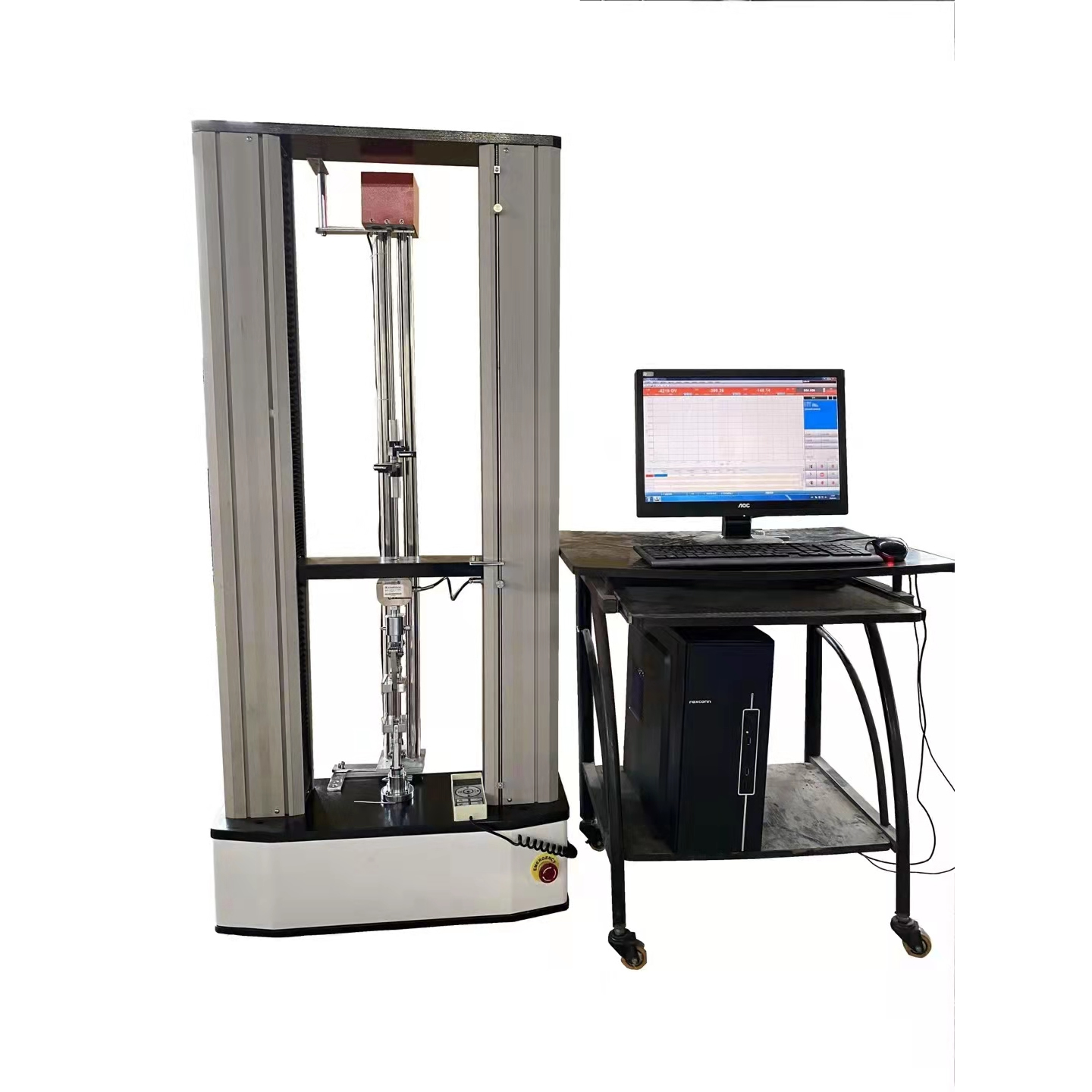

RX-5000N多功能电子拉力机用于各种材料的拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能底测定。本机为龙门式机架，外观新颖大方。电脑数字调速系统，配备力传感器及伸长自动跟踪装置，稳定性好。电器采用PC机和接口电路板进行数据的采集、保存、处理和打印试验结果，可计算最大力、屈服力、平均剥离力、最大变形等一些材料的基本物理性能参数。试验过程中，微机实时采集力值和变形信号，软件显示“力值—位移”曲线，试验结束后，自动计算，保存参数，并可打印出用户所需要的报告形式。

2、结构原理

主机由电子调速系统、传动机构、测力系统和伸长自动跟踪装置组成。

电子调速系统：本机采用交流调速，对应拉伸速度为1－Xmm/min（X为用户底要求），以最高速度返回。

传动结构：电机通过带动丝杆传动，两根丝杆同步带动移动横梁。

测力系统：主机移动横梁上装有测力传感器（传感器只受垂直力，不受扭力和测向力）保证测力准确，试验过程中，试样的受力情况可由传感器变为电信号输入。

伸长跟踪装置：该装置用于测量试样的变形，可由外置的跟踪器，也可由内置的跟踪器跟踪。也可不用跟踪器，由电机内置的变形装置跟踪。

3、主要技术参数

3.1 力值分辨率：0.01N

3.2 系统精度：小于±0.3％

3.3 速度范围：10－500mm/min（特殊要求可另定）

3.4 伸长跟踪误差：±0.1mm

3.5 电源电压：220V 50Hz

3.6 外形尺寸（长×宽×高）：670×600×1560

3.7 净重：150KG

4.多功能电子拉力机特点

     自动清零：计算机控制试验指令后，系统自动清零；
     高智能：试验结束后，自动判别断裂，夹具自动返回初始位置
     多功能：更换不同的夹具，可进行不同的试验；
    自动换档：根据负荷的大小，切换不同的档次；
     改变速度：可任意改变试验速度
     控制方法：可选择试验力、试验速度、位移、应变等试验方法。
    功能超强：全程记录测试数据。提供保存、对比和追踪等功能服务，可用鼠标任意找出试验曲线逐点的力值和变形数据分析，并可局部放大对比。
     多重保护：具有自动限位和超载自动保护功能。
     自动计算：自动计算各种试验结果，并可对报告任意修改
    自动测长：配备高精度编码器，自动测量位移行程及标点间伸长量。
     高品味：精雕细琢，线条流畅，加上高精度的软硬件技术及整合能力，充分体现精湛的制造工艺及灵巧的力度。
