1）简介

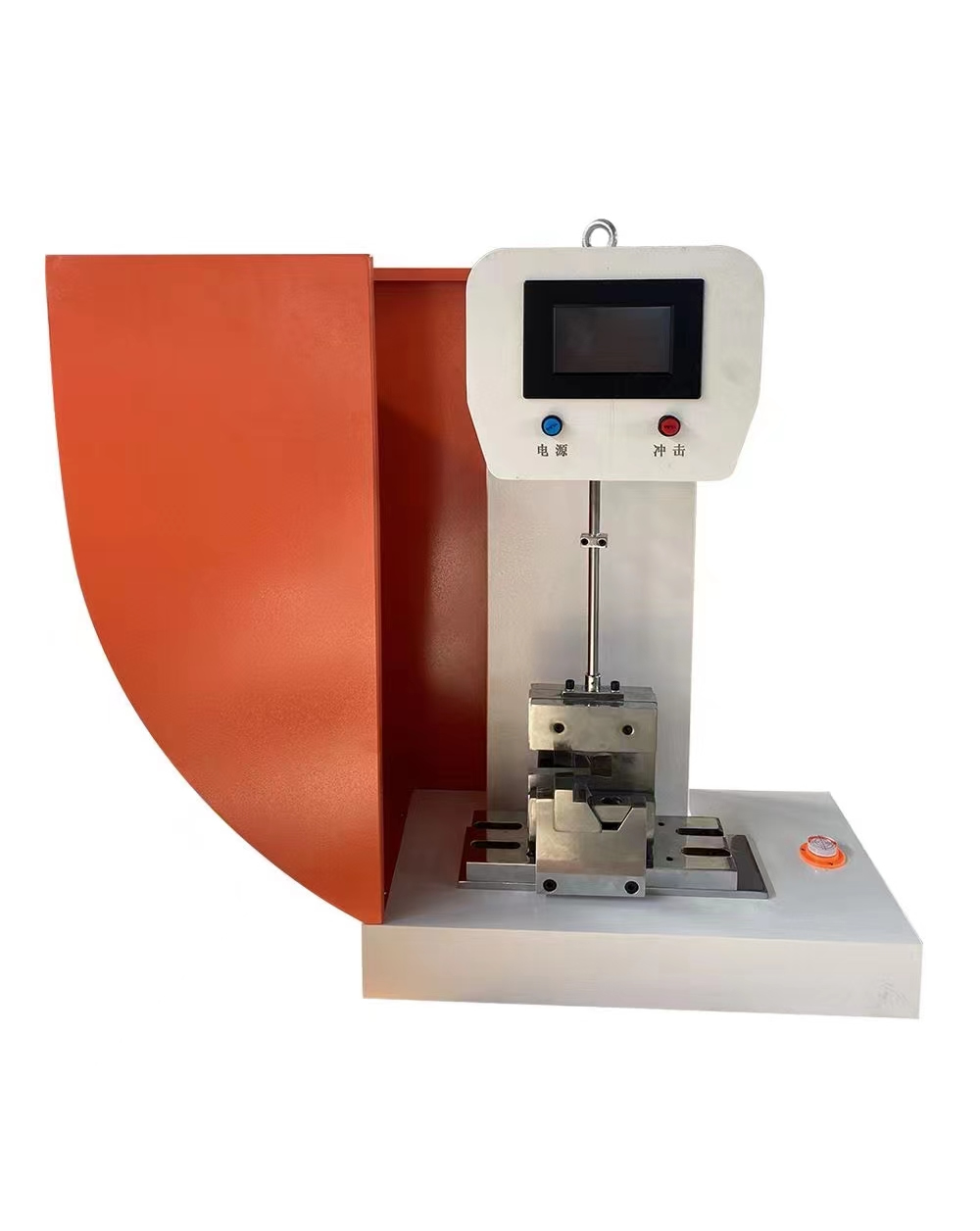

RX-3100C型本设备主要用于硬质塑料（包括板材,管材,塑料异性材）,增强尼龙,玻璃钢,陶瓷,铸石,电绝缘材料等非金属材料的冲击韧性的测定。本冲击试验机主要技术参数完全符合ISO179,GB/T1043,GB/T2611,JB/T8762等标准的要求。显示直观,结构简单,操作方便,数据准确是本试验机的几大特点。
（2）仪器参数：
1, 使用温度（15-35）℃
2,冲击速度：3.8m/s
3,冲击能量：7.5J ,15J,25J,50J
4, 冲击摆力矩：Pd7.5=4.01924N·M
Pd15=8.03848N·M
Pd25=13.39746N·M
Pd50=26.79492N·M
5, 精度：角度（0.01°） 能量（0.001J）
6, 摆锤预扬角：150°±1°
7, 打击中心距：395mm
8, 冲击刀刃圆角半径：2±0.5mm
9,冲击刀刃夹角：30±1°
10,钳口圆角半径：1.0±0.1mm
11,试样类型,尺寸,支撑线的距离（单位mm）
|
试样类型
|
长度L
|
宽度B
|
厚度D
|
支撑线间距离
|
|
基本尺寸
|
极限偏差
|
基本尺寸
|
极限偏差
|
基本尺寸
|
极限偏差
|
|
1
|
80
|
±2
|
10
|
±0.5
|
4
|
±0.2
|
60
|
|
2
|
80
|
±2
|
10
|
±0.2
|
2.5
|
|
62
|
|
3
|
120
|
±2
|
15
|
±0.5
|
10
|
±0.5
|
70
|
|
4
|
125
|
±2
|
13
|
±0.5
|
13
|
±0.5
|
95
|
（3）仪器配置：
本试验机由机身,冲击摆,试样支座,测量装置,操纵机构等部分组成
1, 机身：由一个横梁,角度定位机构,水平仪组成。
2, 冲击摆：由一个上连接套,摆杆,摆锤,定位块,冲击刀刃等组成。摆锤能量由2个主摆锤及8个配重砝码组成。2个主摆锤分别为7.5 J与25J。配重砝码有4块为15J配重，其余4块为50J配重。
3, 试样支座：由钳口支座,钳口组成。试验前可以根据试样要求（试验类型）选择适当的钳口。
4, 操纵机构：由释放机构,手柄组成。该机构是把冲击摆固定在150°的位置上，并自动落锤冲击。
(4) 数据处理
冲击强度按下面公式计算
1, 无缺口试样冲击强度a(kJ/m2)计算公式如下：
a=1000×E/(b×d)
式中：E——试样吸收的冲击能量（J）
b——试样宽度（mm）
d——试样厚度(mm)
2,缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口试样吸收的冲击能量（J）
b——试样宽度（mm）
dk——缺口试样缺口处剩余厚度(mm)
3,侧向缺口试样冲击强度ak(KJ/m2)计算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——侧向缺口试样吸收的冲击能量（J）
b——侧向试样宽度（mm）
dk——侧向缺口试样缺口处剩余厚度(mm)
