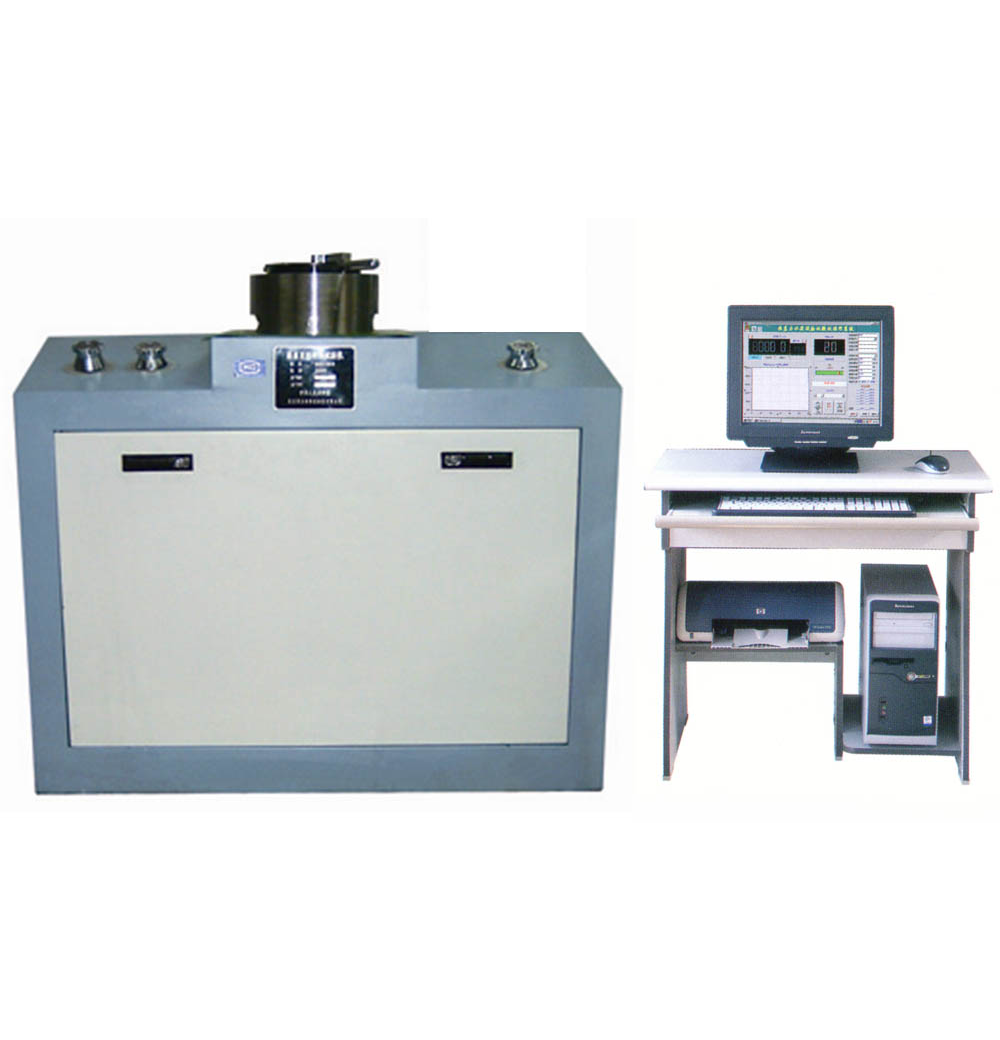

杯突试验机

一、 设备名称:微机控制电液伺服自动杯突试验机

二、 型    号:RX-8620

三、 性能说明:

对金属薄板和带材进行工艺性试验，可实现国家标准GB4156-2007《金属材料薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能，检验有色金属薄板的各向异性。

采用电液伺服技术加荷，计算机控制，可自动夹紧试样，夹紧力可以调整，并在试验过程中保持恒定；自动判断杯突值；有冲压力、夹紧力的指示装置及冲压负荷超载保护装置。操作方便省力，加荷稳定，示值可靠。可显示打印测试曲线、报告，并可永久保存数据。

四、主要技术指标：

1） 可试验板材厚度：

标准杯突试验：黑色金属板0.2-3mm

2） 板材最大宽度：100mm

3） 冲头最大行程：60mm

4） 夹紧活塞行程：0-21mm

5） 最大冲杯负荷：60KNmax

6） 最大夹紧负荷：10KN

7） 变形精度：±0.5%

8） 试验速度：0.01mm/min~200mm/min（无极调速）

9） 试验力测量精度：±1%

10） 杯突试验模具规格：

                标准杯突冲头：φ20±0.05mm

                标准垫模孔径：φ33±0.1mm

                标准固定模孔径：φ27±0.05mm

                注：非标准杯突冲头：

Sφ15±0.05mm

Sφ8±0.02mm

Sφ3±0.02mm

11） 单独订货提供冲杯模具规格：

可作有色金属薄板厚0.4-3mm的全套模具

12） 电源功率：最大1.1KW

13） 试验机外形尺寸：  主机1300×800×1300（mm）

14） 净重：1000Kg

五、标准配置及附件：

1）60KN杯突试验机主机           1台

2）杯突试验控制系统              1套

3）标准杯突冲头（Sφ20mm）      1只

4）非标准杯突冲头：

Sφ15±0.05mm

Sφ8±0.02mm

Sφ3±0.02mm

5）液压系统                      1套

6）10Mpa传感器                  1只

7）20 Mpa传感器                 1只

8）高性能电液伺服阀              1只

9）联想计算机                    1台

10）HP喷墨打印机               1台

11）Windows中文版应用软件      1套
